美國VICKERS葉片泵V10-1P7P-1C20威格士壓鑄機油泵V10-1P6P-1A20
蓄能器常見故障分析
氣囊式蓄能器具有體積小、重量輕、慣性小、反應靈敏等優點，在目前液壓系統行業中應用最為普遍。下面以NXQ型氣囊式蓄能器為例說明蓄能器的故障現象及排除方法，其他類型的蓄能器可參考進行。
1、氣囊武蓄能器壓力下降嚴重，經常需要補氣
氣囊式蓄能器的皮囊的充氣閥為單向閥形式，靠密封錐面密封，如圖1所示。當蓄能器在工作過程中受到震動時，有可能使閥芯松動，使密封錐面不密合，導緻漏氣。閥芯錐面上拉有溝槽，或者錐面上黏有污物，均可能導緻漏氣。此時可在充氣閥的密封蓋內墊入厚3mm左右的硬橡膠墊，以及采取修磨密封錐面使之密合等措施解決。
另外，如果出現閥芯上端螺母松脫，或者彈簧折斷或漏裝的情況，有可能使皮囊內氮氣頃刻洩完。
2、皮囊使用壽命短
其影響因素有：皮囊質量、使用的工作介質與皮囊材質的相容性；或者有污物混入；選用的蓄能器公稱容量不合適(油口流速不能超過7m/s)；油溫太高或過低；作儲能用時，往複頻率是否超過1次/10s，超過則壽命??始下降，若超過1次/3s，則壽命急劇下降；安裝是否良好，配管設計是否合理等。
另外，為了保證蓄能器在最小工作壓力p1時能可靠工作，并避免皮囊在工作過程中常與蓄能器下端的菌型閥相碰撞，延長皮囊的使用壽命，充氣壓力p0一般應在(0.75～0.9)p1的范圍內選取；為避免在工作過程中因皮囊的收縮和膨脹的幅度過大而影響使用壽命，充氣壓力p0應超過最高工作壓力p2的25%。
3、蓄能器不起作用
産生原因主要是氣閥漏氣嚴重、皮囊內根本無氮氣以及皮囊破損進油。另外當p0≥p2，即最大工作壓力過低時，蓄能器完全喪失儲能功能（無能量可儲）。
排除辦法是檢查氣閥的氣密性。發現洩氣，應加強密封，并加補氮氣；若氣閥處洩油，則很可能是皮囊破裂，應予以更換；當p0≥p2時，應降低充氣壓力或者根據負載情況提高工作壓力。
4、吸收壓力脈動的效果差
為了更好地發揮蓄能器對脈動壓力的吸收作用，蓄能器與主管路分支點的連接管道要短，通徑要適當大些，并要安裝在靠近脈動源的位置。否則，它消除壓力脈動的效果就差，有時甚至?xí)觿毫γ}動。
5、蓄能器釋放出的流量穩定性差
蓄能器充放液的瞬時流量是一個變量，特別是在大容量，且△p=p2-p1范圍又較大的液壓系統中，若要獲得較恒定的和較大的瞬時流量時，可采用下述措施。
(1)在蓄能器與執行元件之間加入流量控制元件。
(2)用幾個容量較小的蓄能器并聯，取代一個大容量蓄能器，并且?guī)讉€容量較小的蓄能器采用不同檔次的充氣壓力。
(3)盡量減少工作壓力范圍△p，也可以采用適當增大蓄能器結構容積（公稱容積）的方法。
(4)在一個工作循環中安排好足夠的充液時間，減少充液期間系統其他部位的內洩漏，使在充液時，蓄能器的壓力能迅速和確保能升到p2，再釋放能量。

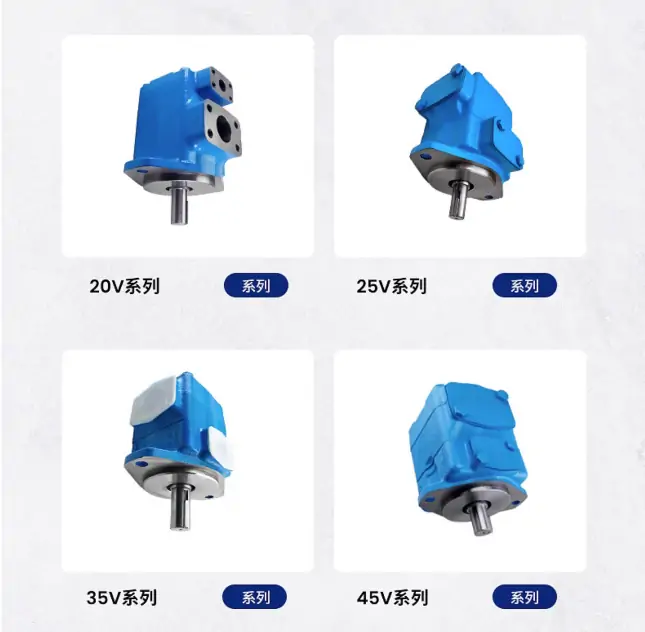

20V系列
20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R
20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R
20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R
20VQ系列
20VQ5A-1C30

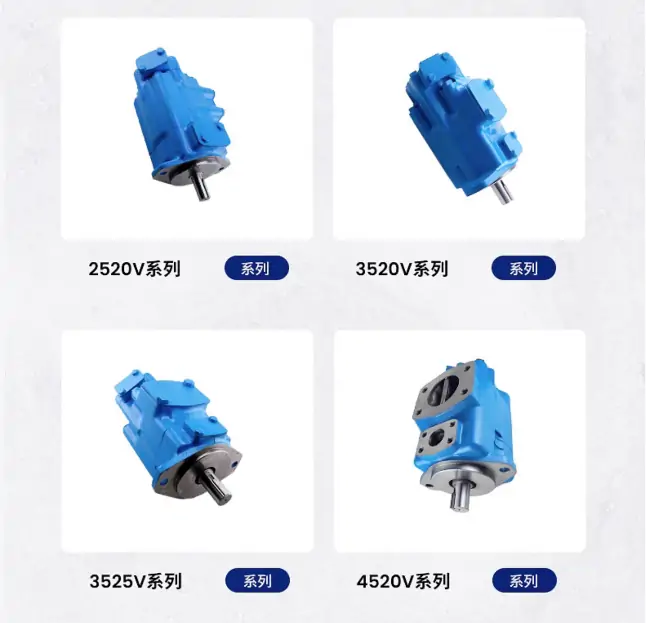

2520系列
2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R
2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R
2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R
2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R
2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R
2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R
2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R
2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R
2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R
2520V17A8-1CB22R 2520V17A8-1CC22L 2520V17A8-1CC22R
2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R
2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R
2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R
2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R
2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R
2520V21A14-1DD22R 2520V21A2 1AA22R 2520V21A2 1CC22R
2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R
2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R
2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R
2520V21A8-1CC22R 2520V21A8-1DD22R
2520VQ系列
2520VQH17A12-1DD20R
2525V系列
2525V21A17-86DA22R
25V系列
25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R
25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R
25V21A-1B-22R 25V21A-1C-22R
3520V系列
3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R
3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R
3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R
3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R
3520V30A5-1DC22R
3525V系列
3525V30A21-1CC22R 3525V38A14-1CC22R
35V系列
35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R
35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R
35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R
35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R
35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R
35VQ系列
35VQ-35A-1C2045
4520V系列
4520V60A11-1CC22R

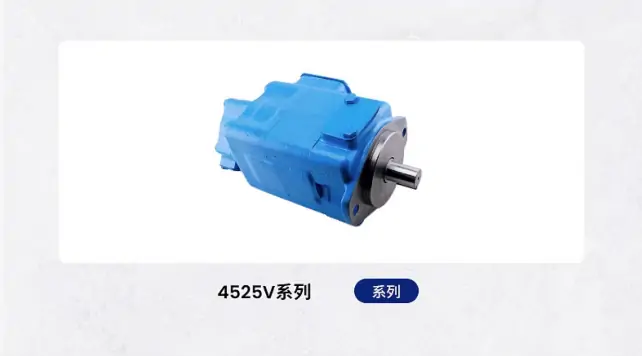

4525V系列
4525V42A21-1CC22R 4525V50A21-1AA22R 4525V60A12-1AA-22R
4525V60A12-1CC-22R 4525V60A14-1CC22R 4525V60A21-1AA22R
4525V60A21-1CC22R
4535V系列
4535V42A30-1BB22R 4535V42A30-1DD22R 4535V42A35-1CC22R
4535V60A25-1AA-22R 4535V60A25-1CC-22R 4535V60A38-1CC22R
45V系列
45V42A-1C22R 45V50A-1B22R 45V50A-1C22R 45V60A-1A22R
45V60A-1C22R PVB10RS40C11
PVB系列
PVB15RS40C11 PVB20RS40C11 PVB29RS40C11 PVB29-RS41-C12 PVB45RS40C11
PVB45-RS41-C12 PVB5-RS40-C11 PVB6RS40C11
VICKERS柱塞泵、VICKERS葉片泵、VICKERS電磁閥、VICKERS油泵、VICKERS變量泵、VICKERS液壓馬達、VICKERS方向閥、VICKERS壓力閥、VICKERS流量閥、VICKERS比例閥、VICKERS定量泵、VICKERS馬達等。 VICKERS系列 葉片泵有V系列、V（Q）系列、 威格士柱塞泵系列 威格士PVQ系列：PVQ5、PVQ10、PVQ13、PVQ20、PVQ25、PVQ29、PVQ45、PVQ32-B2R-SE1S ， PVQ32-B2R-SS1S PVB系列：PVB5、PVB10、PVB15、PVB20、PVB25、PVB29、PVB45 軸向柱塞泵：PVB5/6、PVB10/15、PVB20/29、PVB45、PVB90；PVB20-F-MRSFXN PV柱塞泵：PV066、PV090、PV130、PV180、PV250； PVH柱塞泵：PVH57QIC，PVH63QIC，PVH74QIC，PVH81QIC，PVH98QIC，PVH106QIC，PVH131QIC PVH141QIC，PVH074R13 PVM柱塞泵:PVM018/020、PVM045/050、PVM057/063、PVM131/14等 威格士泵芯：60S、57S、50S、47S、45S、42S、38S、35S、30S、25S、21S、17S、14S、12S、11S、9S、8S、5S 威格士葉片泵 系列(Q)V10、V20 、20V、25V、35V、45V。 威格士雙聯葉片泵：2520V、3520V、3525V、4520V、4525V、4535V
