美國SAMEK公司液壓泵4535VQ60A25-86威格士VICKERS雙聯葉片泵電動
液壓系統比例控制技術的發展
發展曆史：
電液比例控制技術與傳統的電液伺服技術相比，具有可靠、節能和廉價等明顯特點，形成了頗具特色的技術分支。
電液比例控制技術在20世紀60年代末、70年代初出現，它集中了電氣和微電子技術在信號檢測、放大、處理和傳輸?shù)确矫娴膬?yōu)勢，并結合現代工業計算機，實現了機電一體化、遠距離控制，使被控系統能按複雜程序動態響應，已經成為現代控制工程的基本技術構成之一。在機電液一體化和工程設備實現計算機控制的技術革命過程中，電液比例控制技術將獲得更新、更快的發展。
電液比例控制經過了三個大的發展階段。
早期的比例閥，産生于20世紀60年代后期，僅將比例電磁鐵用于普通液壓控制閥，而控制閥原理未變，因而性能較差。頻響為1～5Hz，滯環為4%～7%，常用于??環控制。1967年瑞士某公司生産的KL比例複合閥標志著比例控制技術在 液壓系統中正式??始應用，主要是將比例型的電機械轉換器（比例電磁鐵）應用于工業液壓閥。
改進型比例閥産生于20世紀80年代初期，其完善了控制閥設計原理，采用各種內外反饋、電校正、耐高壓比例電磁鐵，使電控器件特性大為提高，穩態特性接近于伺服閥，頻響為5～30Hz，但有零位死區，既可用于??環，也用于閉環控制。到20世紀90年代，隨著微電子技術的發展，比例控制技術已達到較完善的程度，主要表現在三個方面：①采用了壓力、流量、位移、動壓等反饋及電校正手段，提高了閥的穩態精度和動態響應品質，標志著比例控制設計原理已經完善；②比例技術與插裝閥已經結合，誕生了比例插裝技術；③以比例控制泵為代表的比例容積元件的誕生。
伺服比例閥産生于20世紀90年代中期，其制造精度、過濾精度得以提高，首級閥口零遮蓋，無零位死區，用比例電磁鐵作電機械轉換器，二級閥主級閥口小壓差，頻響30～100Hz，一般用于閉環控制。

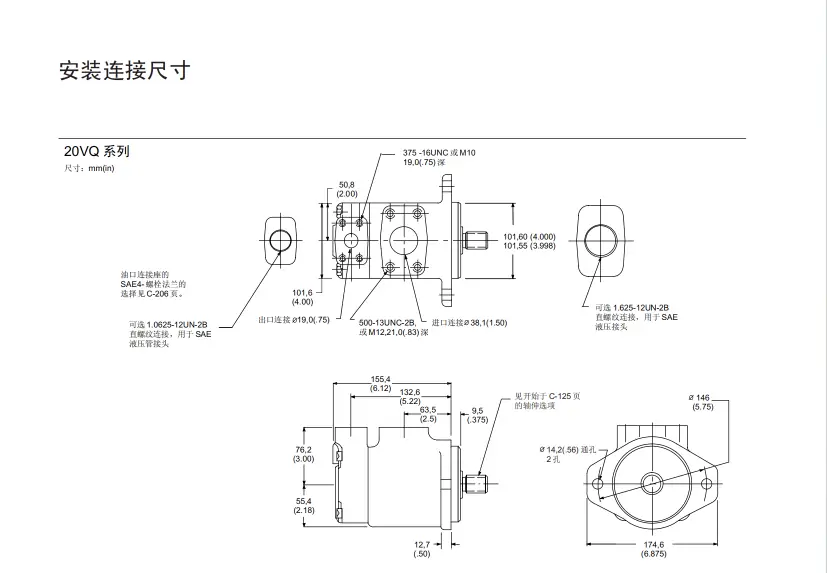

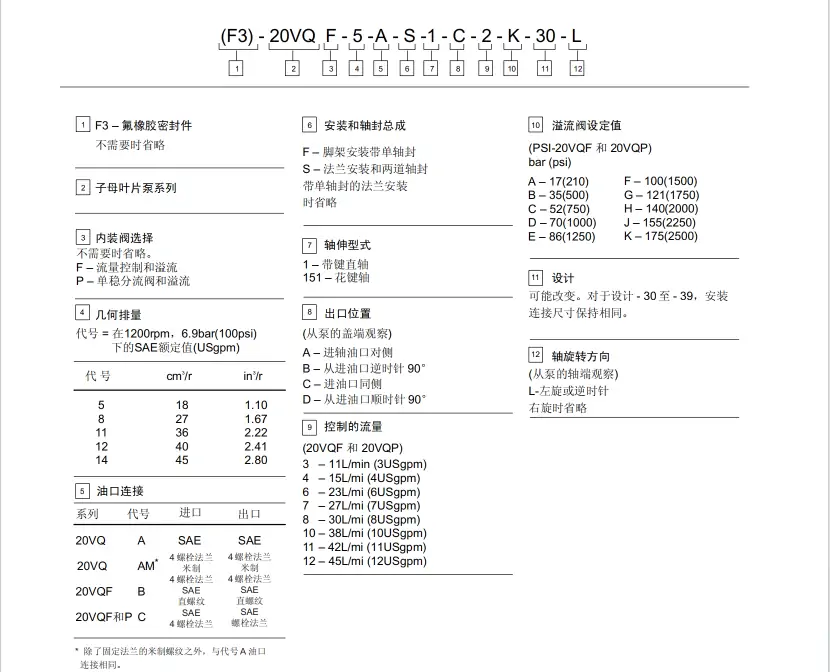

20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ

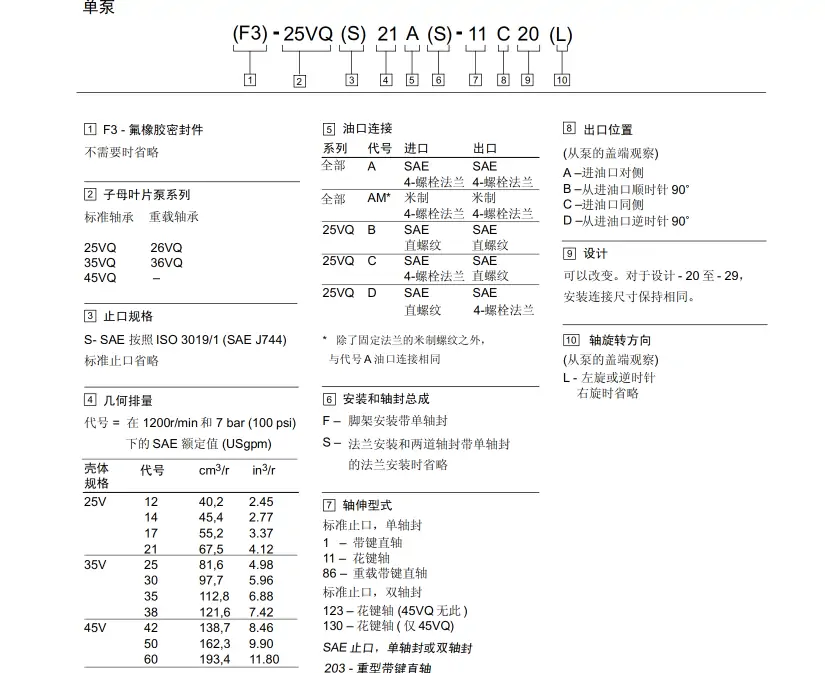

25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.1689168.cn/yyyb/56.html
